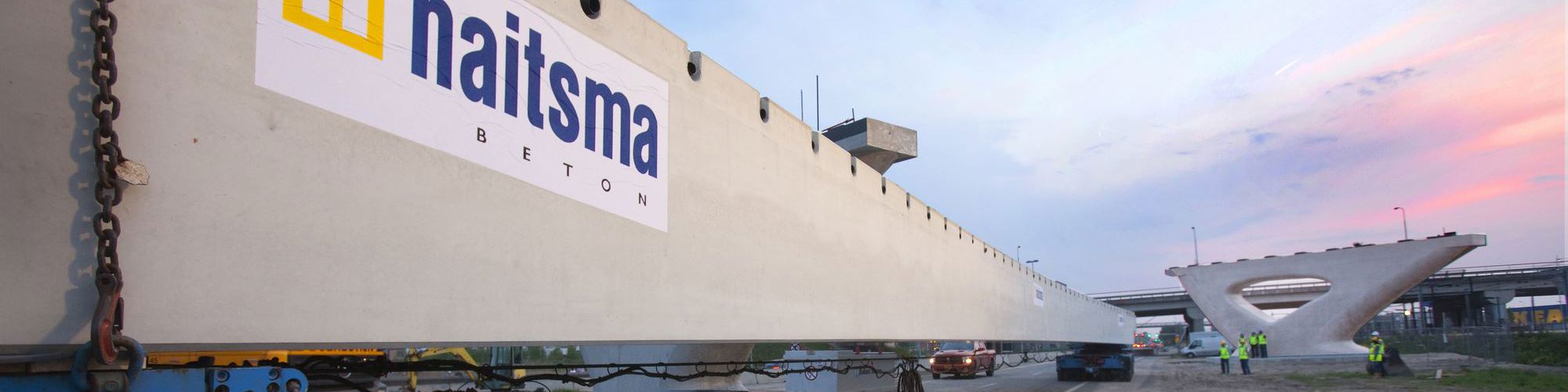

HGKP-Haitsma Gebogen Koker Profiel

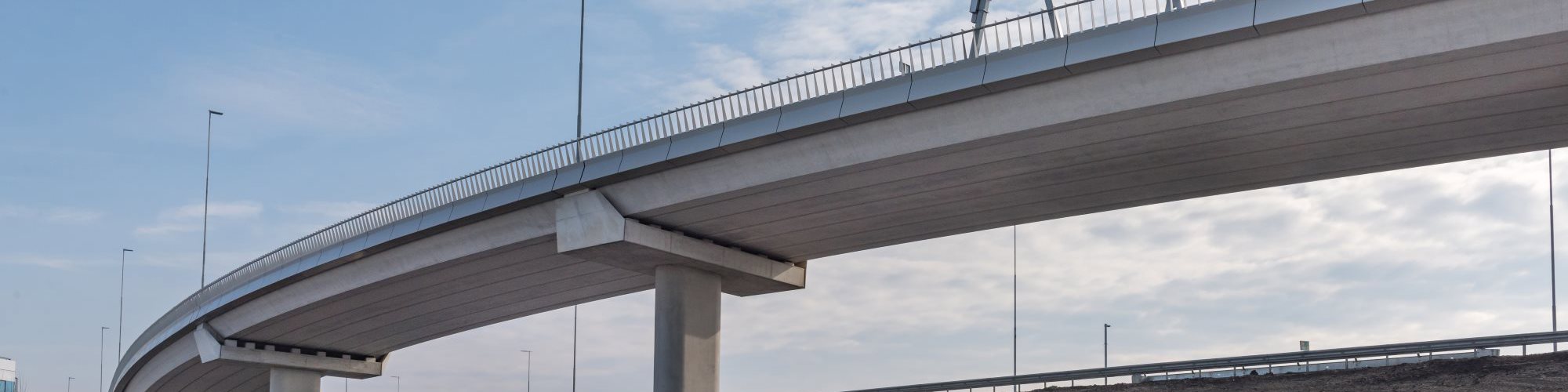

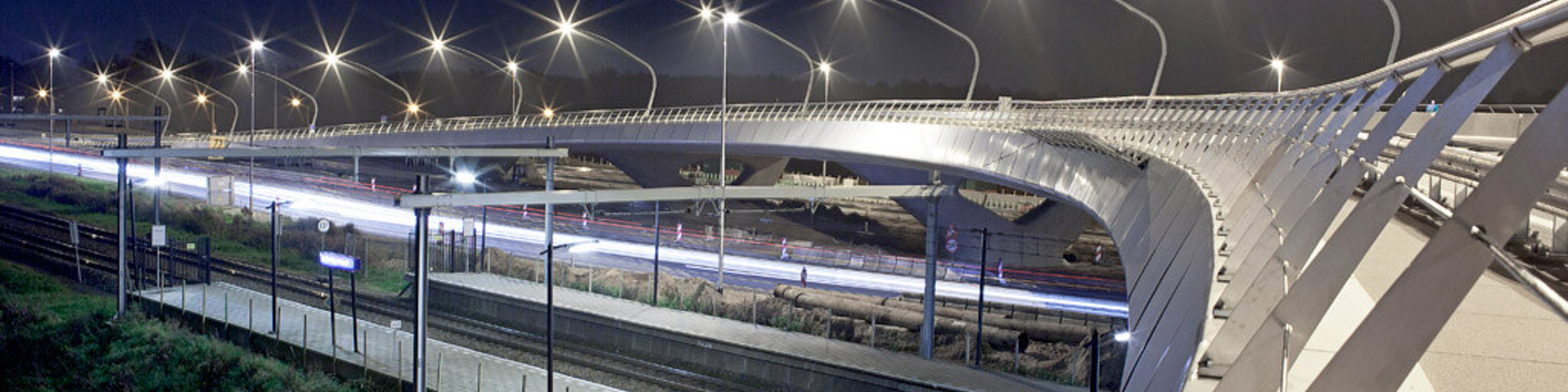

De principes zijn hetzelfde als een normale kokerligger. Om aan het beeld van een wegontwerp te kunnen voldoen, zijn deze liggers horizontaal gekromd. Het vloeiende lijnenspel geeft een fraai uiterlijk.

Aandachtspunten zijn de straal en gewicht. Een te kleine straal kan er voor zorgen dat de kokerligger uit zichzelf omvalt en er anti kantel voorzieningen getroffen moeten worden. Het is daarentegen deels op te lossen door de breedte van de prefab elementen zodanig groot te maken dat het zwaartepunt binnen het prefab element valt. Neem contact met ons op om uw specifiek ontwerp passend te maken.

Specificaties HGKP-ligger

 Overspanning 15 tot +40 meter
 Standaardbreedte 1480 / 1980 mm
 Werkende breedte 1500 / 2000 mm
 Toogbrug mogelijk Nee
 Druklaag benodigd Nee, compleet dek
 Constructie Statisch bepaald & Statisch onbepaald (gerber ligger)
 Maximale kruisingshoek 60°
 Waaierende dekken mogelijk Nee
 Oplegmaterialen Oplegblokken
Bijzonderheden Minimale boogstraal ca. 200 meter



hgkp-liGGER

DOWNLOAD

Documentatie HGKP ligger (horizontaal gekromde kokerliggers)
