HKO en HKO-XL Volstortliggers

De HKO-Volstortligger, ook wel volstortligger genoemd, wordt veruit het meest toegepast in de weg- en waterbouw. Er zijn twee type liggers. HKO (0,99 meter breed) en de HKO-XL (1,18 meter breed).

Deze volstortligger is de meest economische oplossing voor onze opdrachtgevers. Een minimale hoeveelheid prefab beton wordt gecombineerd met maximaal in situ werk. Bij de keuze voor de HKO-Volstortligger wordt gebruik gemaakt van de voordelen van prefab beton zoals bekisting en wapening, maar kunnen de kosten lager gehouden worden door de constructie verder in situ te storten. Dit scheelt aanzienlijk in de bouwtijd.

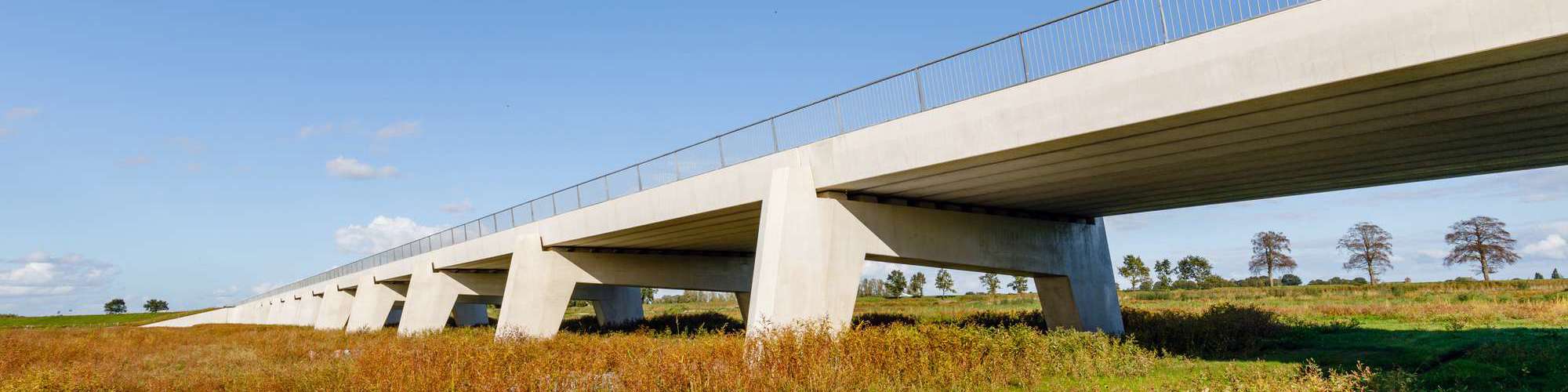

HKO-Volstortliggers kennen een groot toepassingsgebied, van kleine tot grote verkeersbruggen, steigers, ondergrondse parkeergarages en overkluizingen zoals voetgangerstunnels op stations. Voor een fraaie afwerking van de brug kan gekozen worden voor diverse prefab randliggers.





Specificaties HKO-ligger
Overspanning van 7,00 tot 21,00 meter (langer op aanvraag)
Standaardbreedte 990 mm / 1180mm
Werkende breedte 1000 mm / 1200mm
Toogbrug mogelijk beperkt ca. 1/1000 door aanwezige voorspanning
Druklaag benodigd ja
Constructie statisch bepaald & statisch onbepaald
Maximale kruisingshoek 50°
Waaierende dekken mogelijk ja
Oplegmaterialen speciebed neopreen oplegstrook oplegblokken



HKO en HKO-XL, VOLSTORTLIGGER

 Download
Documentatie HKO en HKO-XL ligger



Benodigde hoeveelheid m3 /m2 druklaag

HKO

Druklaag 120mm dik

Druklaag 150mm dik
300 0,263 0,293
350 0,295 0,325
400 0,325 0,355
450 0,355 0,385
500 0,383 0,413
550 0,411 0,441
600 0,437 0,467
650 0,463 0,493
700 0,487 0,517



HKO-XL

Druklaag 120mm dik

Druklaag 150mm dik
300 0,251 0,281
350 0,285 0,315
400 0,318 0,348
450 0,349 0,379
500 0,378 0,408
550 0,405 0,435
600 0,430 0,460
650 0,455 0,485
700 0,482 0,512
750 0,507 0,537
800 0,532 0,562
